Panel compuesto de panal de aluminio

Panel compuesto de panal de aluminio

Aluminum honeycomb composite plate, is using the current international advanced aerospace technology combined with advanced fully automated production equipment, a high-tech environmental type decoration material will be aluminum, and the aluminum honeycomb core is tightly bonded, mainly used in building external wall decoration (especially for high layer building) interior ceiling, wall partition the door, and insulation inside, furniture, teaching, electronic, purification, transportation, aviation, billboards, etc. It is El material de decoración moderno de elección.

  • Panel compuesto de panal de aluminio
  • Panel compuesto de panal de aluminio
  • Panel compuesto de panal de aluminio
  • Panel compuesto de panal de aluminio
  • Panel compuesto de panal de aluminio
PREV：No previous articleNEXT：No next article

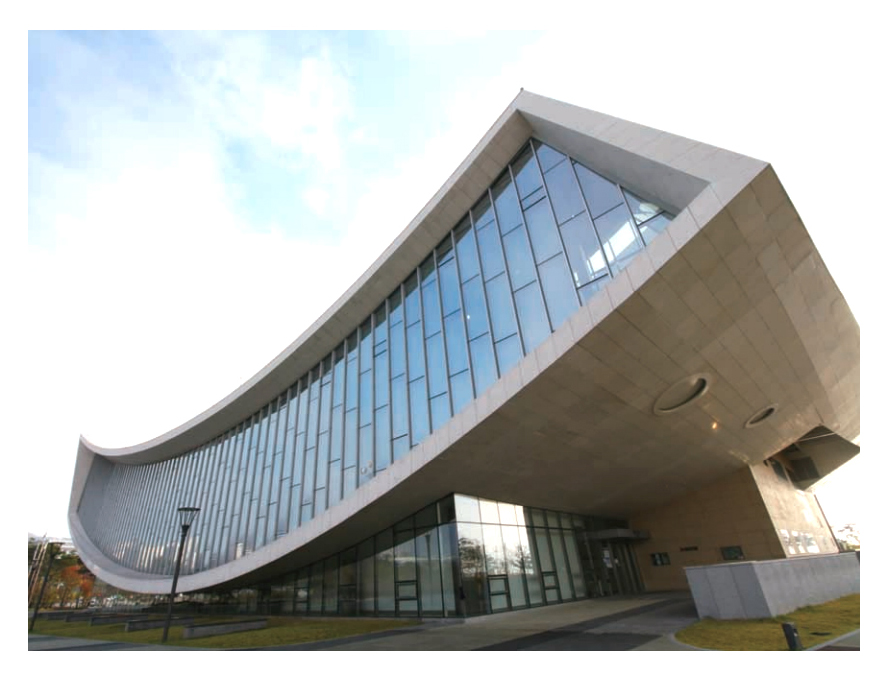

El alcance de la aplicación
Debido a la placa de panal de piedra y aluminio, tiene las ventajas de la contaminación ligera, pequeña, ahorrando las características de radiación del material de piedra, y el tamaño del plato es grande, se puede usar el techo, las cortinas paredes, las paredes del interior, el suelo y más ampliamente utilizado en edificios, vehículos, barcos y otras decoraciones decorativas.

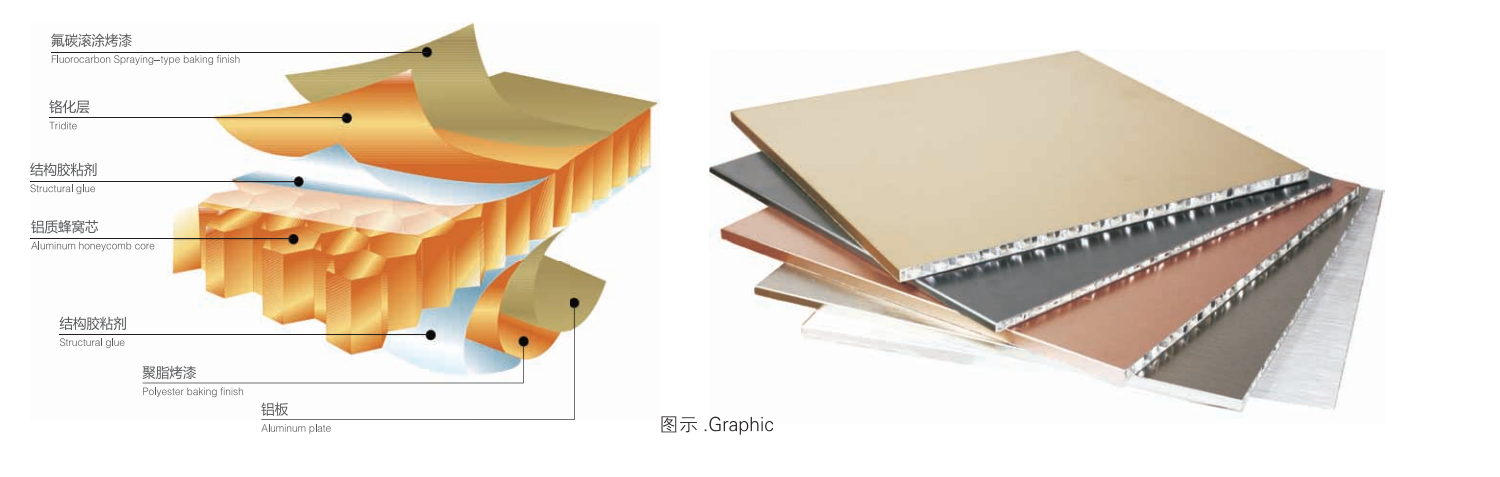

Principio de producción
El panel utiliza principalmente aleación de aluminio 3003H24 o calidad de placa de aleación de manganeso 5052AH14 como material base, el espesor de la placa de 0.81 .5 mm, usando el rollo de fluorocarbono (PVDF), el espesor de la placa es 0.6 1.0 mm, un espesor total de 10 mm debe ser 25 mm. Material del núcleo con núcleo de panal de aluminio hexagonal tipo 3003, espesor de aluminio de aluminio de 0.4 0.6 mm, longitud de 5 6 mm, la película de polímero y el epoxi modificado, el funcionamiento sin polvo completamente cerrado, con equipos de producción de paneles compuestos de panal automáticos hechos con compuesto a alto temperatura a alto temperatura.



IMitation Wood Honeycomb Board

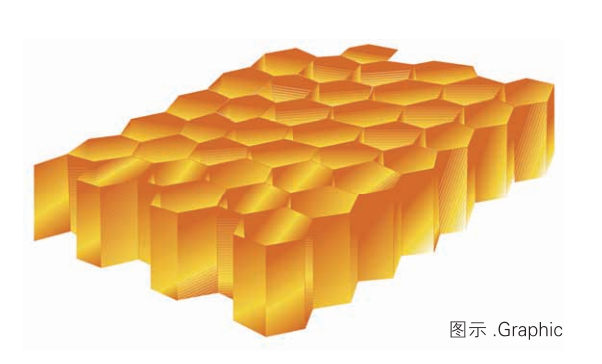

El núcleo de panal de aluminio está hecho de núcleo de panal de lámina de aleación de alta calidad,
Después de que se realice un procesamiento especial, con fuego liviano y de alta resistencia, incendio
Prevención, a prueba de humedad, aislamiento de sonido Características ambientales de calor.
El producto ha sido ampliamente utilizado en el núcleo interno de la pared de la habitación limpia, aluminio
Cortina Placa de pared Centro interno Edificio compuesto, placa de decoración.


Forma de placa de panal


Método de instalación del tablero de panal
Explicar
1. Ancho de celosía de panal de aluminio mayor de 1200 mm, usando acero inoxidable de 3 40 mm de ancho, paneles de panal de aluminio que colgan dimensiones del extremo para 150 mm;
2. Ancho de celosía de panal de aluminio de menos de 1200 mm, más de 600 mm, usando 2 40 mm de ancho de acero inoxidable, paneles de panal de aluminio que cuelgan dimensiones del extremo para 180 mm;
3. Ancho de celosía de panal de aluminio de menos de 600 mm, utilizando 2 colgantes de acero inoxidable de 40 mm de ancho, el tamaño de la pantalla de la pared celular colgante es de 100 mm;
4. Ancho de costura adhesiva del panel de panal de aluminio aparte de algunos marcados, y no marcado es de 6 mm.

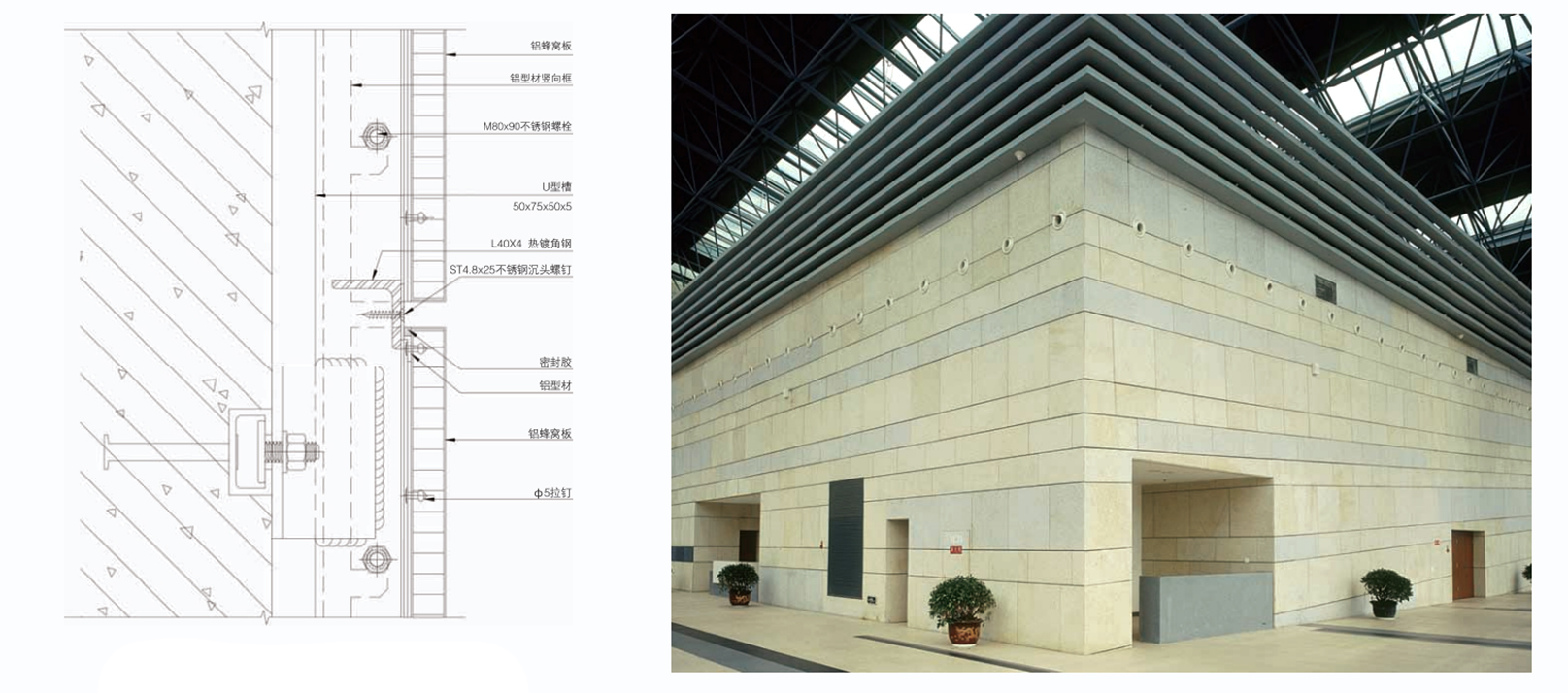

Nodos estándar de columnas de pared de la cortina del panel de panal de aluminio

Open Nodos estándar longitudinales del panel de panal


Índice de rendimiento técnico en aluminio.

Espesor 20 25 mm
Planificación de Al-Al 1.00 mm
Volver a Planear Al 1.00 mm
Peso (kg/m 2 ) 7.4 7.8
Función de mecánica de planchas complejas y tabla de superficie
Rectángulo de inercia L (CM 4 /metro) 19.85 31.67
Medición del corte W (CM 3 /M) 19 24
Dureza del tablero complejo E.I (KN CM 2 /metro) 139000 2217000
Planking de superficie de perfil de aluminio AA 5754A (ALMG3)
Medición cambiable (N/mm 2 ) 70000
Resistencia a la protección de pulsación de la tabla de superficie (N/mm2) RM≥220
0.2% de potencia de flexión (N/mm2) RP0 2≥130
Tasa de extensión (EN485-2: 1994) A50≥8
Expansión en caliente de materiales de aluminio 2.4 mm/m100 ° C
Cuando la discapacidad de la temperatura es de 100 ° C
Capa de decoración de la superficie PVDF Spray and Bake Paint
Luminosidad (datos originales) 30-40%
Dureza del lápiz HB-F
Mvaza de panal
Tamaño de Honrycomb 1/4 "(6.3 mm)
Satning de peso de materiales de aluminio Se trata de aproximadamente 80 kg/m3
Resistencia a la presión resistente (MIL-STD-401) 4 n/mm 2
Función de la acústica:
Datos de succión de sonido como 0.05
Indicador de separación de sonido según ISO717-RW 23 25
Función de calefacción
Datos de guía de calentamiento λ (w/m k) 2.25 2.7
Datos de calentamiento que evita R (1/m) (m k/w) 0.0089 0.0093
Datos de paso de calefacción u (k) (w/m k) 5.59 5.575


Para los complejos de planificación, los datos del paso de calor "入" dependen del grosor de la tablaje.

Parámetros de tecnología de paneles de panal de aluminio

Astm Unidad 10 mm 15 mm 20 mm
Peso teórico de la unidad kg/m 2 5.4 5.6 5.75
Resistencia a la tracción E8 N/mm 2 806 598 455
Resistencia E8 N/mm 2 531 405 279
Alargamiento E8 ％ 1.2 1.4 1.7
Rigidez de flexión C393 X10 6 N.Mm 2 8.03 15.4 38.44
Elasticidad flexural N/mm 2 5000 40600 38.44
Coeficiente de alargamiento de temperatura D696 X10 -6 N/℃ 0.24 0.24 0.24
Conductividad térmica D967 KCAL/MHR ℃ 0.23 0.19 0.15
Temperatura de distorsión de calor D648 ℃ 200 200 200
Fuerza de enlace C297 N/mm 2 12 12 12
Planitud del tablero La desviación máxima es de 1 mm/m
Propiedades de retardantes de llama No inflamable, cumple con los estándares relevantes de grado de protección contra incendios
Rendimiento de aislamiento de sonido Dependiendo del ángulo de instalación del panel, hay 0-3dB


Tratamiento

Corte Ranura Perforación Flexión de rollo
Procesamiento de gráficos de arte Volver a pintar la superficie Impresión de pantalla de superficie Conexión de perno posterior
Moldura de compresión de borde Flexión de perfil Pasta de texto Película de superficie
Más allá de su expectativa, dentro del presupuesto.

Si tiene alguna pregunta, consultas o inquietudes, nuestro equipo altamente calificado y dedicado de Yoobond Los profesionales siempre están a su disposición, listos para ofrecer asistencia y apoyo rápido y confiable.

Productos recomendados
Negocio durante 20 años
Perfil de la empresa
Jiangyin Yoobond New Composite Materials Co., Ltd.

Jiangyin Yoobond New Composite Materials Co., Ltd. es una empresa de I + D de un solo paso para un nuevo compuesto materiales. Posee las marcas Yoobond® y 优沃星 ®. Los principales productos incluyen compuesto de aluminio Paneles, paneles compuestos de metal laminado de película, paneles compuestos de acero inoxidable acero galvanizado Panel compuesto y nuevo panel compuesto que incluye paneles compuestos de aluminio de panal, aluminio Paneles centrales, panel compuesto corrugado de aluminio, etc., los paneles anteriores pueden cumplir con el National Estándar de retardante de llama de grado B1 y resistente al fuego de grado A2.

Nuestra empresa sigue el propósito de "que natural" para hacer que nuestros productos sean más ambientales. Estrictamente De acuerdo con los requisitos del sistema de corte del sistema de gestión ambiental ISO 14001: 2004, productos de la era nueva, brindan a los clientes soluciones y productos competitivos, y con éxito Diseñó y construyó docenas de proyectos de ingeniería grandes y medianos en el hogar y en el extranjero.

  • 0+

    20 años de experiencia en I + D en
    materiales compuestos

  • 0+

    Bien vendido en más de
    40 países y regiones

  • 0+

    Cooperar con Global
    Top 500 Enterprises

  • 0+

    Más de 3000 colores/patrones
    están disponibles

Certificado de honor
  • EN13501 B1 Grado
  • Certificación CE
  • Certificado de ISO
  • Certificado de ISO
  • Certificado de ISO
Noticias
Comentarios de mensajes
Conocimiento del producto

¿Cuáles son las ventajas de usar núcleo de panal de aluminio en paneles compuestos?
Relación de alta resistencia a peso: el núcleo de panal de aluminio proporciona una resistencia excepcional, al tiempo que es extremadamente liviano. Esto hace que los paneles sean más fáciles de manejar durante la instalación y reduce la carga estructural en los edificios.
Excelente rigidez: la estructura de panal crea un panel rígido que mantiene su forma bajo estrés, contribuyendo a la estabilidad general y la durabilidad de las estructuras.
Aislamiento térmico y sonido mejorado: los bolsillos de aire dentro del núcleo de panal proporcionan propiedades efectivas de aislamiento térmico, lo que ayuda a regular las temperaturas interiores. Además, ofrecen beneficios de insonorización al absorber y amortiguar las ondas de sonido.
Resistencia al fuego: Paneles compuestos de panal de aluminio puede diseñarse para cumplir con los estrictos estándares de seguridad contra incendios. Son inherentemente no combustibles y se pueden fabricar con materiales de retraso de fuego para una mayor seguridad en las aplicaciones de construcción.
Resistencia a la corrosión: el aluminio es naturalmente resistente a la corrosión, lo que hace paneles con núcleos de panal de aluminio adecuados para el uso de interiores y exteriores sin una degradación significativa con el tiempo.
Versatilidad en aplicaciones: estos paneles son versátiles y pueden usarse en diversas industrias y aplicaciones, incluidos los exteriores de la construcción, particiones interiores, muebles, transporte y aeroespacial debido a su naturaleza liviana y duradera.
Beneficios ambientales: el aluminio es reciclable, por lo que el uso de paneles compuestos de panal de aluminio puede contribuir a prácticas de construcción sostenibles al reducir el impacto ambiental y promover la eficiencia de los recursos.

¿Cómo funcionan estos paneles en términos de aislamiento e insonorización?
Aislamiento térmico:
Estructura de bolsillo de aire: el diseño de panal de estos paneles crea numerosos bolsillos de aire pequeños dentro del núcleo. Estos bolsillos de aire actúan como aisladores naturales, reduciendo significativamente la transferencia de calor a través del panel.
Eficiencia energética: al minimizar la pérdida o ganancia de calor, los paneles de panal de aluminio ayudan a mantener temperaturas interiores estables. Esta propiedad es especialmente beneficiosa en edificios donde el confort térmico y la eficiencia energética son prioridades.
Regulación de la temperatura: contribuyen a reducir el consumo de energía de HVAC (calefacción, ventilación y aire acondicionado) al disminuir la carga en los sistemas de calefacción y enfriamiento, reduciendo así los costos operativos con el tiempo.
Insonorización:
Absorción de ruido: la estructura de los paneles de núcleo de panal de aluminio es efectiva para absorber las ondas de sonido. Las células llenas de aire dentro del núcleo de panal se disipan y amortiguan vibraciones de ruido, reduciendo la reverberación y haciéndose eco en los espacios interiores.
Control acústico: estos Paneles compuestos de panal de aluminio se utilizan ampliamente en entornos que requieren control acústico, como estudios de grabación, teatros, salas de conferencias y configuraciones industriales ruidosas. Ayudan a crear espacios más tranquilos y cómodos mejorando la inteligibilidad del habla y reduciendo los niveles de ruido ambiental.
Versatilidad en insonorización: dependiendo de los requisitos específicos, se pueden diseñar diferentes configuraciones de paneles de panal de aluminio para lograr diferentes niveles de aislamiento sonoro. Esta versatilidad permite soluciones a medida en diferentes entornos acústicos.
